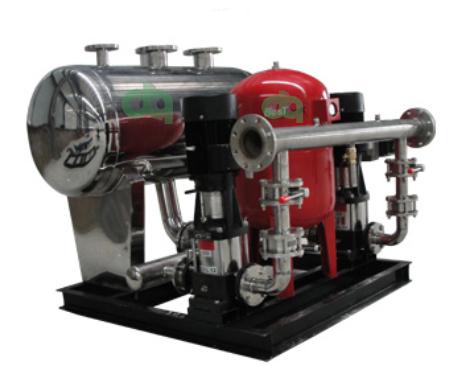

定壓補水裝置

一、 產品概述

定壓補水排氣裝置是封閉式循環水系統補水、排氣和定壓功能結合在一起的一種供水裝置。可替代高位膨脹水箱或水塔。

二、 工作原理

定壓補水排氣裝置是根據波義耳氣體定律設計而成的，當水泵工作時，水送至循環水系統的同時水也進入氣壓水罐內，水室增大并將罐內的氣體壓縮，氣室縮小，罐內的壓力隨之也升高；當壓力升高至設定的高工作壓力時水泵自動停止運轉；當系統水壓下降，氣壓罐開始向系統供水，直到氣壓罐中的壓力低于設定的低工作壓力時，重新啟動增壓泵向氣壓罐內補水。如此周而復始，不斷運行。

三、 設備特點

★ 智能化程度高，無需專人管理；

★ 雙泵系統，一用一備，安全快速補水；

★ 設計緊湊，占地面積小，安裝方便。

四、 適用范圍

★ 各種工業和民用閉式循環水系統；

★ 生活給水系統和消防水系統等。

五、 選型計算說明

1、 補水泵的選擇：

(1)補水泵流量為系統水容量的5%，不得超過10%。

(2)補水泵的揚程應保證補水壓力比系統補水點壓力高30～50Kpa。

2、 定壓力點的選擇：

P4:安全閥開啟壓力（高工作壓力）；

P3：膨脹水量開始流回補水箱時電磁閥開啟的壓力取0.9P4；

P2：補水泵停泵壓力，宜取0.9P3；

P1：補水泵啟動壓力，滿足定壓點下限要求，增加10KPa裕量。

3、氣壓罐的選型：

V≥Vmin=(?﹒Vt)÷（1-α） 式中：V-氣壓罐實際總容積（m3） Vmin-氣壓罐小總容積（m3） Vt-氣壓罐調節容積，不宜小于3分鐘平時運行補水泵的流量（m3/h） ?--容積附加系數,隔膜式氣壓罐取1.05 α-α=(P1+100)÷(P2+100),P1和P2分別為補水泵啟動壓力和停泵壓力(Kpa),α應綜合考慮氣壓罐容積和系統高工作壓力的因數數值:一般為0.6～0.8

使用維護：
投入正常運行后，應有專職管理人員進行日常監運和保養。
日常監運和保養的重點：
1、電接點壓力表：除了法定的壓力表檢驗之外，經常觀察對比隔膜罐上的壓力表與電接點壓力表，兩表壓力值誤差是否在允許范圍內。
2、安全閥：在設定的高壓力值時，安全閥是否找開泄壓。
3、一年一次須對隔膜罐進行清洗。清洗基本步驟如下：關閉隔膜罐底下的蝶閥，打開旁邊的小球閥將水排凈。讀取隔膜罐壓力表的壓力值并記錄備案。如果小于初始設定值，則必須充入氮氣至初始設定值。關閉小球閥，打開蝶閥重新投入系統運行。要注意的是打開蝶閥時，應緩慢開啟，防止過高的水壓對隔膜的沖擊而造成不必要的損壞。
